显示视频观测仪

您可以在检视器事件检视器中视频图像的左侧显示视频观测仪。

显示视频观测仪

  1. 执行以下一项操作:

    • 若要在检视器中打开视频观测仪:选取“窗口”>“检视器显示”>“显示视频观测仪”(或按下 Command-7)。

    • 若要在事件检视器中打开视频观测仪:选取“窗口”>“事件检视器显示”>“显示视频观测仪”。

    您还可以点按检视器或事件检视器中右上角的“显示”弹出式菜单,然后选取“显示视频观测仪”。

  2. 从操作弹出式菜单 顶部选取要显示的观测仪。

    检视器和 RGB 叠层直方图
  3. 选取观测仪后,从操作弹出式菜单底部选取观测仪的显示选项。

更改视频观测仪显示设置

您可以同时显示最多四个视频观测仪并从 12 个不同的观测仪布局中选取,包括观测仪显示在检视器下方的竖排布局。您还可以调整亮度控制、启用定量参考线以及显示单色观测仪。

  1. 如果尚未这样做,请打开一个视频观测仪。

  2. 点按视频观测仪显示上方的“显示”弹出式菜单,然后选取显示设置。

    视频观测仪显示控制菜单
    • 若要选取视频观测仪布局:点按 12 个布局图标中的一个。

      【注】如果选取的布局含多个视频观测仪,则每个观测仪面板都将显示有操作弹出式菜单 ,您可以使用此菜单来为该观测仪设定显示选项。

    • 若要将观测仪显示在视频图像下方:选取“竖排布局”。

    • 若要显示定量数据和参考线:选取“显示参考线”。

    • 若要将视频观测仪显示设定为黑白:选取单色。

    • 若要调整视频观测仪亮度水平:拖移菜单底部的“亮度”滑块。

下面是视频观测仪布局和设置的众多可能组合的几个示例。

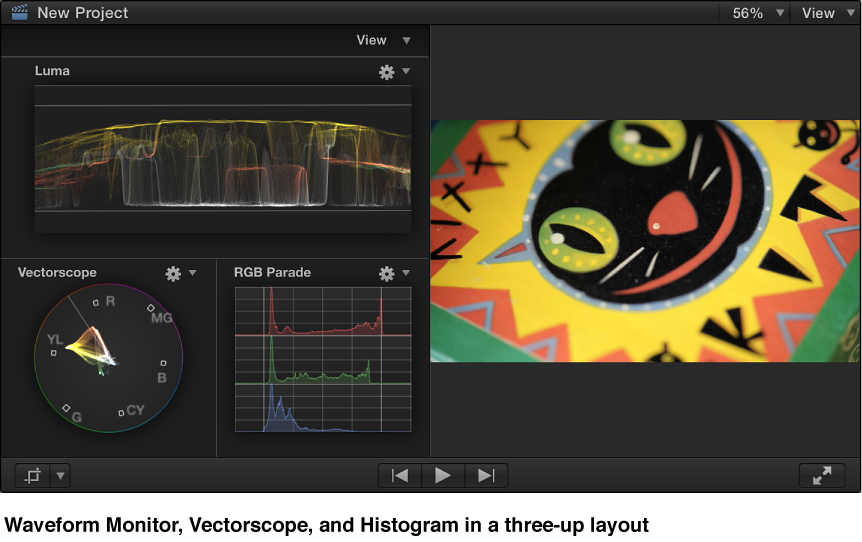

检视器、亮度波形监视器、矢量显示器和 RGB 列示图直方图

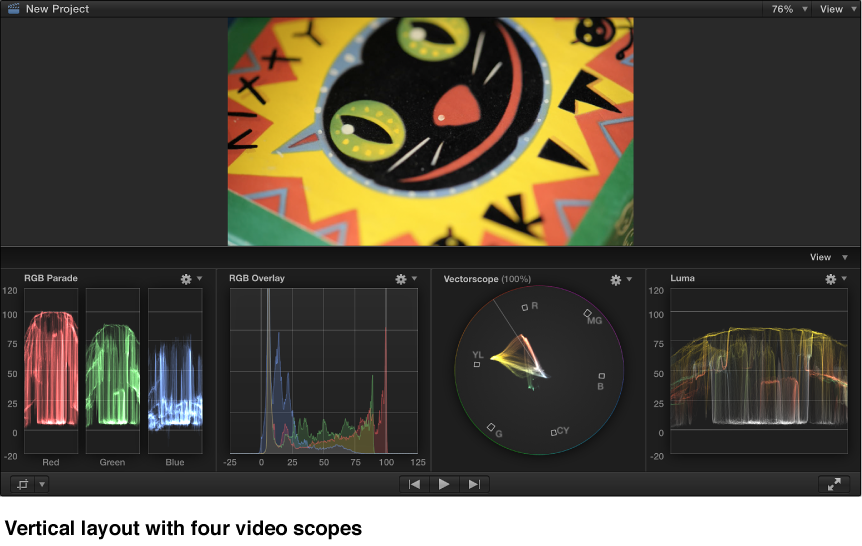

监视器、RGB 列示图直方图、RGB 叠层直方图、矢量显示器和亮度波形监视器

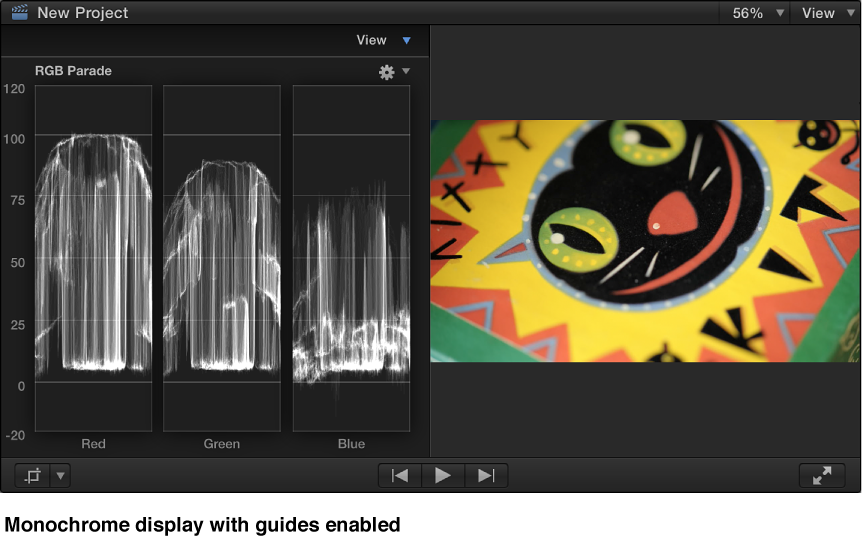

含参考线的检视器和单色 RGB 列示图直方图
